III bis - Idee spinte per l'areazione del case.



[Introduzione |Un case affollato |Il raffreddamento |Coclusioni]



Introduzione.

 Ringrazio Marco A. per avermi fornito le immagini (ricavate con una videocamera ma pur sempre comprensibili) e le idee per questo capitolo che e' in pratica la descrizione degli interessanti accorgimenti da lui adottati per rafreddare il suo sistema!



Un case affollato.

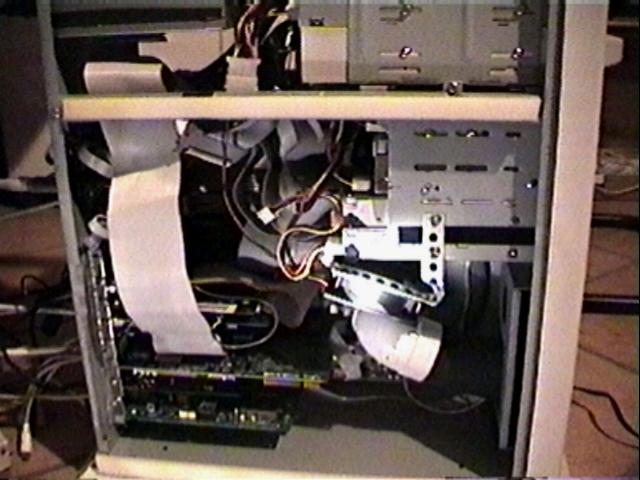

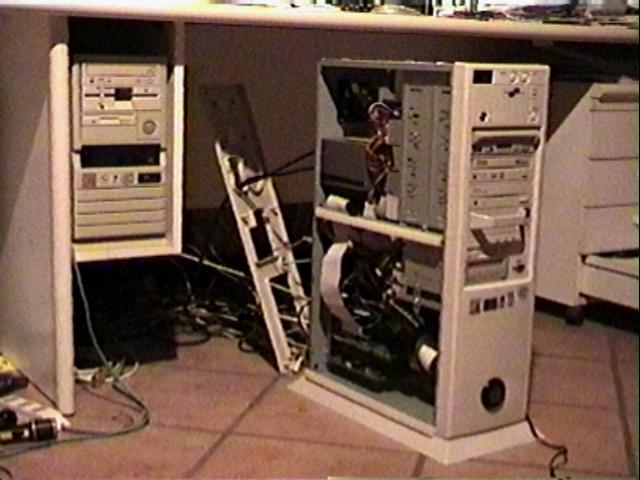

 Come potete notare nelle foto il suo case risulta essere particolarmente affollato in quanto sono presenti:
  • 2 hdd Quantum Fireball SE da 4.3 GByte
  • 1 hdd SCSI II HP.... da 1 GByte
  • 4 hdd Seagate da 210 MByte estraibili
  • 1 lettore CD NEC multispin SCSI II 6x
  • 1 Masterizzatore Traxdata CDRW 2260 (modificato a 4260)
  • 1 Lettore CD ASUS 34x
  • 1 DAT HP SureStore 5000 SCSI II

    Sono inoltre presenti le seguenti schede di sistema:
  • SVGA ATI All-in-Wonder Pro 8MB PCI
  • Controller SCSI Adaptec 2910b PCI
  • Scheda di rete 100 MBit DEC PCI
  • Sound Blaster Live! PCI
  • Fax/Modem/Voice WiseComm 56K
  • Scheda di rete 10 MBit 3COM Etherlink III

    Tutte queste periferiche assieme al K6-2 333 portato a 375MHz (75*5) contribuiscono a riscaldare l'atmosfera all'interno del suo case! :-)))



    Il raffreddamento.

     Sia la ventola dell'alimentatore che quella superiore sono in espulsione, in modo da forzare lìaraia a circolare attraverso lo spazio (2mm) lasciato tra le periferiche con accesso esterno. Il cabinet è stato sigillato il più possibile in modo da obbligare il flusso dell'aria fresca a lambire tutto lo spazio interno.
    La ventola della CPU è una EISCA Cooler, in pratica un dissipatore massiccio (calza sul Pentium Pro) con ventola su sfere e un LM78 integrato, comprata in Austria.
    La ventola interna, quella sotto i Quantum, raffredda gli stessi in aspirazione e "soffia" in mezzo alle schede di espansione.

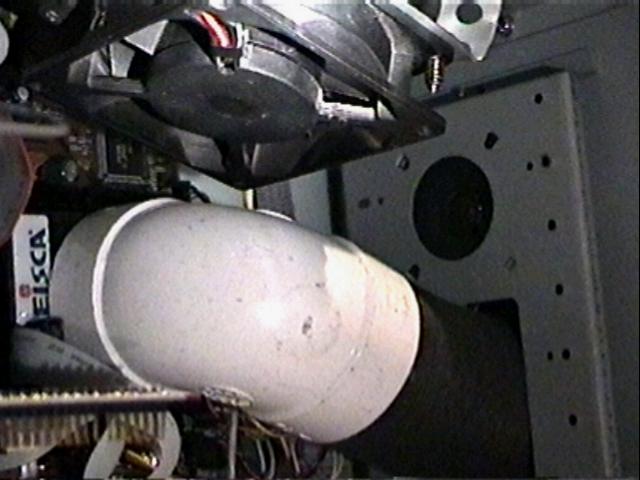

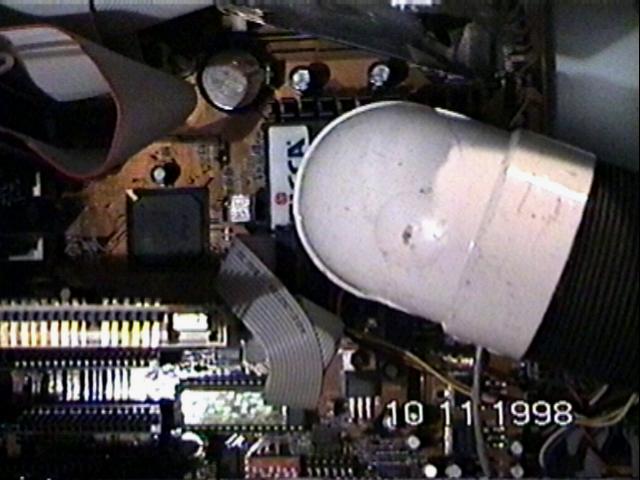

    Quello che ho trovato piu' geniale e inconsueto e' l'impiego di un tubo in PVC per convogliare aria fresca dall'esterno direttamente sulla ventola del dissipatore della CPU: in questo modo il dissipatore viene a contatto direttamente con l'aria a temperatura ambiente (che risulta sempre essere piu' fredda di quella interna) migliorando il raffreddamenento del processore! :-)

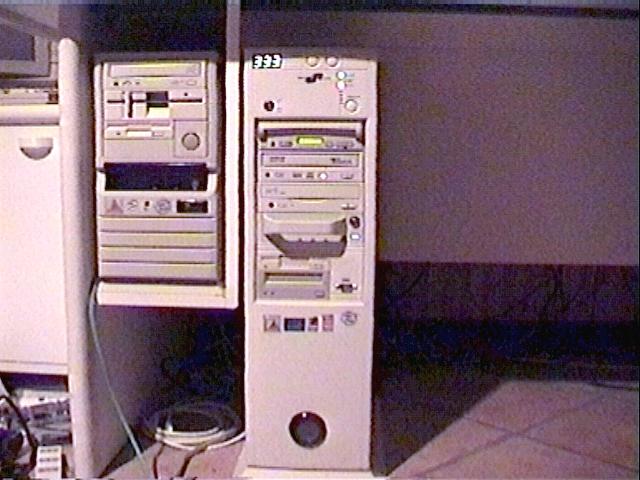

    Una presa d'aria è posta sul frontale del case allo sbocco esterno del tubo (vedi foto del frontale del case); inoltre, anche se dalle foto non si nota, e' stato applicato un filtro antipolvere sul tubo.
    Infine, anche se non si vede in nessuna foto, ci sono due ventoline poste frontalmente che soffiano aria in mezzo ai due HD Quantum (anch'io pensavo che i fireball scaldassero troppo finche' non ho provato un seagate da 7200 rpm).



    Conclusioni.

     In questo capitolo vi ho voluto dare un esempio di dove l'ingegno umano puo' arrivare e vi ho voluto dare un po' di spunti per le vostre future creazioni! ;-)
    Era questo che intendevo quando parlavo di "metodi di raffreddamento artigianali" nei capitoli precedenti! :-)
